SAP201b/c
YIM
| Cantidad: | |
|---|---|
Estructura de la batería
Estructura P/N Estructura de unión triple tipo N/P, los materiales principales de la batería superior a la batería inferior son respectivamente
GaInP2/InGaAs/Ge
Electrodo superior Oro Níquel/Oro/Plata/Oro (AuGeNi/Au/Ag/Au)
Electrodo inferior paladio/plata/oro (Pd/Ag/Au)
Película antirreflectante Óxido de titanio / óxido de aluminio (TiOx / Al2O3)
b) Rendimiento eléctrico típico
Voc(mV) 2630
Jsc (mA/cm2) 16,8
PM(mW/cm2) 36,5
La eficiencia de conversión fotoeléctrica promedio (Eff) no es inferior al 27%
c) características de la batería
Tamaño típico (mm) 35,4×16,7, (35,4+13,6)×14,7
Grosor del sustrato Ge (mm) 0,155 ± 0,02
Densidad de área (mg/cm2) ≤80

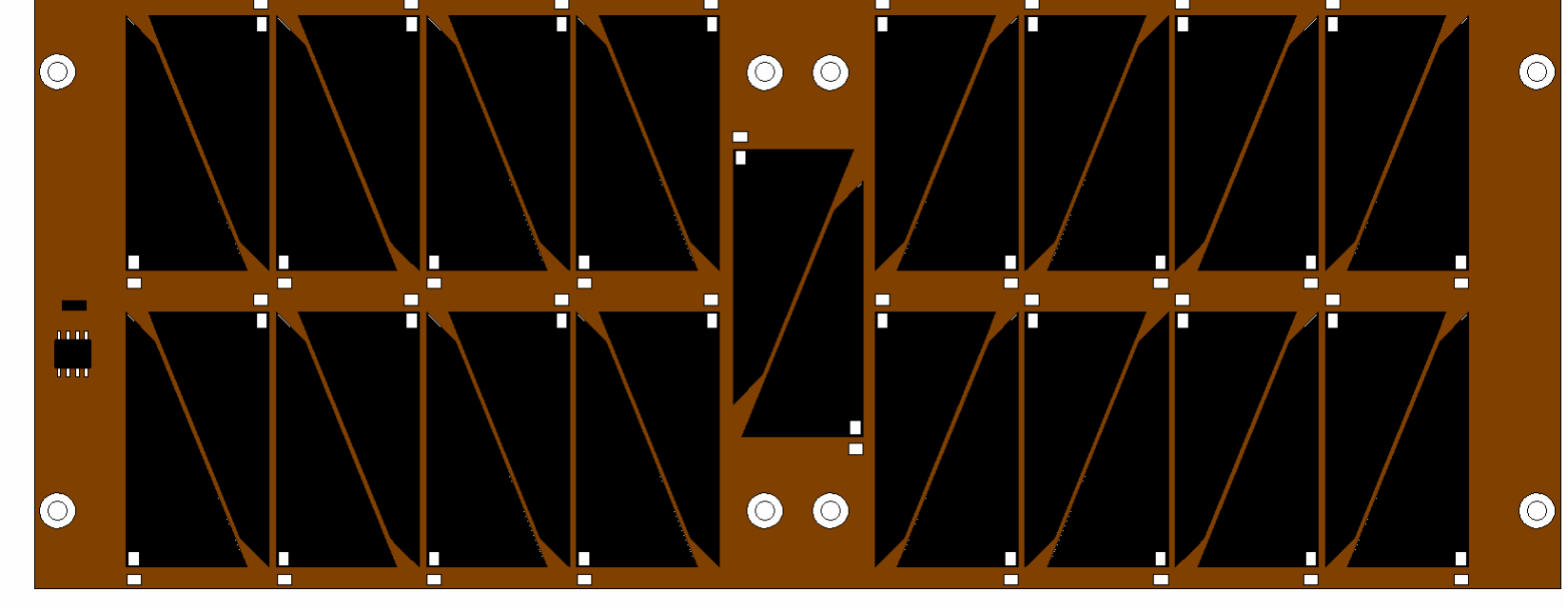

El SAP201b utiliza una celda solar trapezoidal con una salida de voltaje de bus de 8 V como producto de referencia.La solución de alto voltaje de bus se puede personalizar para una vida útil de 1 a 2 años.
El SAP201c adopta una celda solar triangular y un voltaje de bus de 3V como producto básico.El esquema de alto voltaje del bus se puede personalizar, 5 V ~ 12 V, la potencia no se reducirá y la vida útil es de 0,5 ~ 1 año
TIPO | SAP201b | SAP201c | ||
| Célula solar trapezoidal 5S6P | Célula solar triangular 2S17P | |||
(mm) | 83 mm × 211,5 mm | |||
BOL | Vjefe(V) | 25℃ | 13.1 | 5.24 |
Vdiputado(V) | 85℃ | 9.41 | 3.76 | |
Pdiputado(M) | 25℃ | 4.05 | 4.30 | |
Pdiputado(M) | 85℃ | 3.45 | 3.67 | |
EOL | Vjefe(V) | 25℃ | 12.7 | 5.08 |
Vdiputado(V) | 85℃ | 9.03 | 3.61 | |
Pdiputado(M) | 25℃ | 3.70 | 3.92 | |
Pdiputado(M) | 85℃ | 3.15 | 3.36 | |
1) BOL indica datos al inicio de la vida;
2) EOL indica los datos al final de la vida orbital, SAP200b se estima de acuerdo con la expectativa de vida de 1 año y SAP200c se estima de acuerdo con la expectativa de vida de 6 meses;
3) Pmp es la potencia de salida del panel solar en el punto de funcionamiento óptimo
