30% de eficiencia rápidamente paneles solares modulares

Paneles solares modulares rápidamente (RAMS, panel solar modular de ensamblaje rápido) con una fibra de carbono delgada - placa de nido de abeja de aluminio como estructura de módulo, combinada con fibra de carbono - estructura de nido de abeja de aluminio, a través de una serie de módulos y ensamblaje de marco, puede lograr Paneles solares De montaje e integración rápidos, tanto como una placa de matriz solar de nave espacial también se puede utilizar como placa de desarrollo, el rango de potencia de salida de 15W ~ 530W.Los paneles solares modulares pueden acomodar despliegues existentes y mecanismos de accionamiento con un grosor total de hasta 23 mm
  • carneros

  • YIM

Estado de Disponibilidad:
Cantidad:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button


Módulo de batería solar RAMS-M19

图片11图片9

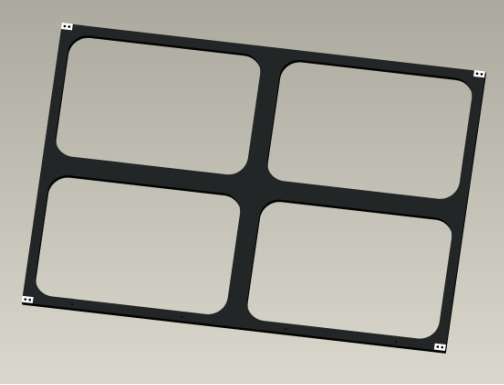

Bastidor de 4 unidades RAMS-S4 y módulo solar RAMS-AP4

 图片12图片10

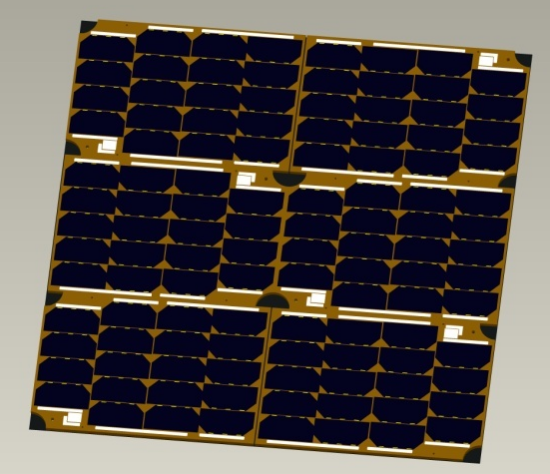

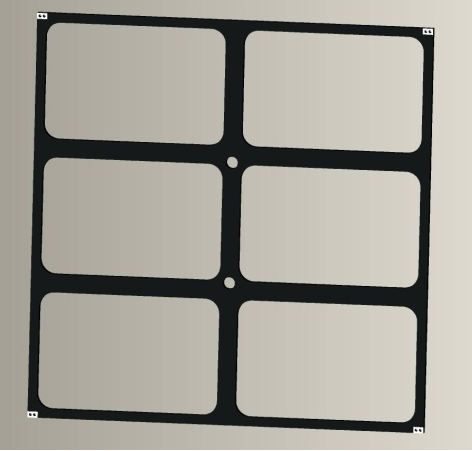

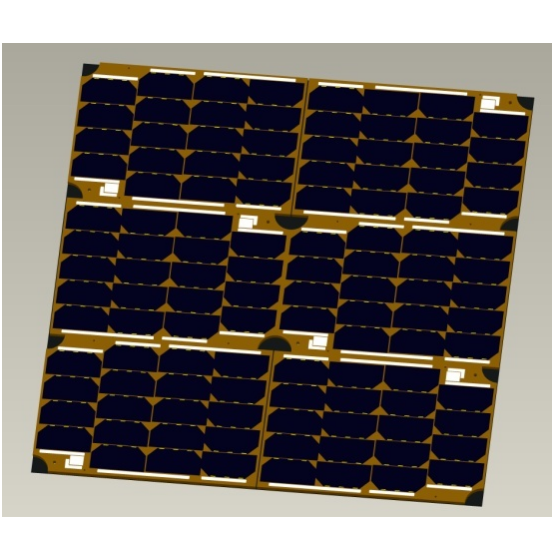

Bastidor de 6 unidades RAMS-S6 y módulo solar RAMS-AP6


Formulario de configuración

19S1P

Tamaño de la batería (mm)

40 mm × 80 mm

Voltaje de salida (V)

34V (voltaje de bus 28~30V)

Módulo

potencia (W)

22 W (25 ℃, MPPT) ~ 15 W (80 ℃, 29 V)

Tamaño (mm)

224 mm × 330 mm (área 729,38 cm)2

Peso (kg)

0,062 kg (con circuito 0,1448 kg)

Potencia específica del área(W/m2

297,5 W/m22(25 ℃, MPPT) ~ 205,65 W/m2(80 ℃, 29 V)

Densidad superficial (kg/m2

0,85 kg/m32(con circuito 1,98 kg/m2

Potencia de relación de masa (W/kg)

149 W/kg~102,2 W/kg

Lámina


4 unidades (RAMS-AP4)

6 unidades (RAMS-AP6)

Potencia (W)

88 W (25 ℃ MPPT) ~ 60 W (80 ℃, 29 V)

132 W (25 ℃ MPPT) ~ 90 W (80 ℃, 29 V)

Tamaño (mm)

448 mm × 662 mm

672 mm × 662 mm

Peso (kg)

0,59 kg (con circuito de 0,93 kg)

0,89 kg (con circuito de 1,4 kg)

Potencia específica del área(W/m2

296,7 W/m2(25 ℃, MPPT) ~ 202,3 W/m2(80 ℃, 29 V)

Densidad superficial (kg/m2

1,99 kg/m22(con circuito 3,1 kg/m2

Potencia específica de masa (W/kg)

94,9 W/kg (25 ℃, MPPT) ~ 64,5 W/kg (80 ℃, 29 V)

Ciclo

ciclo de entrega T0 + 3 meses, capacidad de suministro 20FM / mes
