MSCM-4.5-12.5
YIM
| Cantidad: | |
|---|---|
1.Descripción
MSCM-4.5-12.5 es un módulo de generación de energía de celdas fotovoltaicas en miniatura que utiliza 2 celdas solares aeroespaciales de arseniuro de galio de tres uniones con una eficiencia de conversión promedio del 29,0 % (AM0, 1 sol, 136,7 mW/cm2, 25 ℃).Cuando se usa en el suelo, el voltaje de diseño estándar es de 4,5 V y la corriente de trabajo es de 12,5 mA.Se puede utilizar como fuente de alimentación principal para alimentar directamente baterías de almacenamiento y productos electrónicos en áreas como dispositivos portátiles e Internet de las cosas.
2.Característica
De alta eficiencia, ligero y delgado;
Sellado, resistente al agua;
Buena función de barrera
Buen rendimiento bajo luz débil;
Buena adaptación ambiental;
3. Sestructura
MSCM-4.5-12.5 se compone principalmente de placas de circuito impreso, células solares de arseniuro de galio, pegamento EVA y película TPT;adopta el diseño integrado de estructura y circuito, coopera con tecnología de empaque avanzada, tiene una alta integración, un rendimiento estable y confiable, y puede cumplir con varios requisitos.Los requisitos para su uso en un entorno natural complejo.
4.Ddiseño Parametro
Parámetro | Valor | Unidades |
Longitud | 21.50-0.1 | milímetro |
Ancho | 110-0.1 | milímetro |
Espesor | 1.00-0.1 | milímetro |
Peso | 0.440-0.05 | g |
A prueba de polvo e impermeable | IP67 | / |
Tolerancia de temperatura | -80~+80 | ℃ |
Vida de servicio | 8 | año |
5.Características electricas
Parámetro | Valor | Unidades |
ICarolina del Sur | 16.0 | mamá |
Vjefe | 5.25 | V |
Idiputado | 15.2 | mamá |
Vdiputado | 4.53 | V |
Pdiputado | 68.8 | mW |
Poder específico del área | 29.1 | mW/cm32 |
Potencia específica de peso | 156.4 | mW/g |
@AM0 (136,7 mW/cm2, 25 ℃)
6.Curva IV

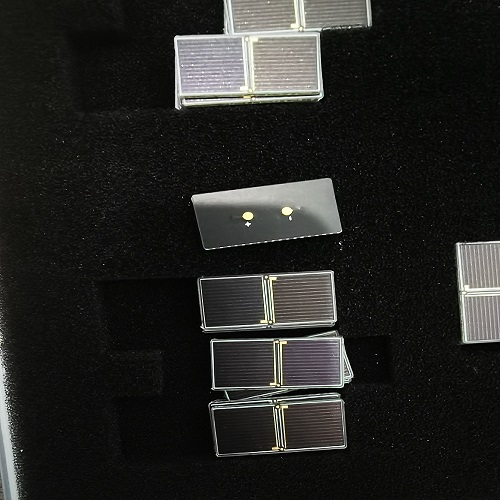

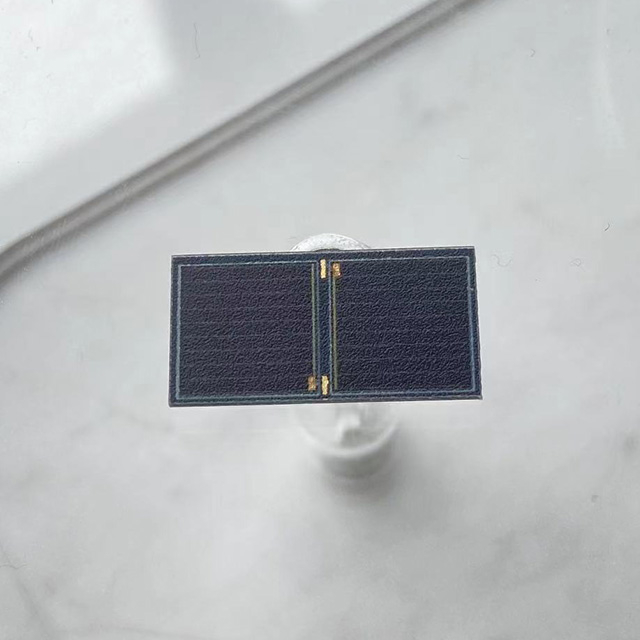

7.Producto fotografía
8.Coeficientes de temperatura
Parámetro | Valor | Unidades |
ΔVoc | -13.0 | mV/℃ |
ΔIsc | 0.01 | mA/℃ |
ΔVm | -13.2 | mV/℃ |
ΔIm | 0.01 | mA/℃ |
9.Notificación
El producto es la absorción segmentada y la utilización del espectro completo de la luz solar, y su rendimiento no puede emitirse normalmente bajo fuentes de luz de espectro no completo, como luces LED de interior y luces fluorescentes;
La prueba de rendimiento del producto debe llevarse a cabo bajo la luz solar natural o una fuente de luz simulada similar a la luz natural;
Los indicadores de rendimiento enumerados en este manual se han obtenido mediante pruebas rigurosas y deben ser correctos.Sin embargo, no se puede garantizar el rendimiento del producto representativo en un entorno de trabajo específico.
